MAGNA - CCC

Projektbeispiel

CCC - Computer Conducted Casting: Industrie 4.0 – Lösung zur Überwachung, Auswertung und Sicherung von Fertigungs-Prozessdaten.

Wellige Linien Illustration

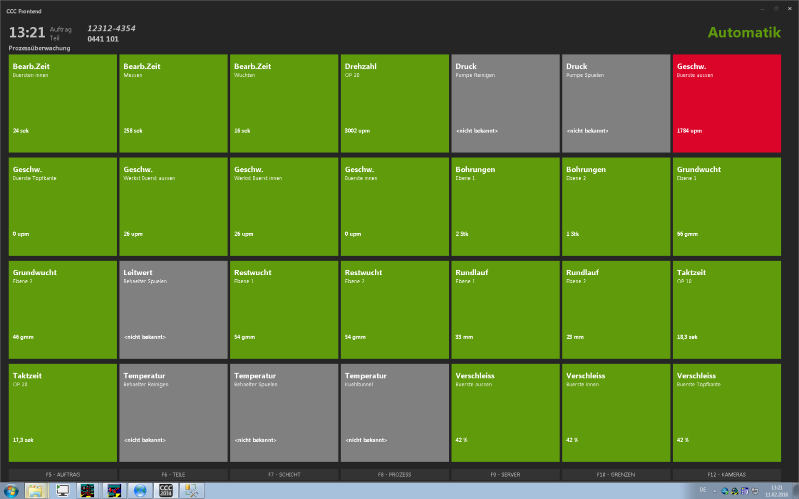

Magna Ccc Frontend Hauptansicht

Perfekt koordiniert & überwacht

Das CCC („Computer Conducted Casting“) ist ein produktionsnahes, verteiltes System.
Es stellt die graphische Benutzeroberfläche zur Überwachung relevanter Prozessmerkmale an den Maschinen zur Verfügung, erlaubt die zentrale Verwaltung von Produktions- und Prozessmerkmalen und unterstützt die Erstellung aussagekräftiger PDF-Berichte nach verschiedenen Gesichtspunkten.
Die Datenhaltung erfolgt über gekoppelte relationale Datenbanken mit einer zentralen Instanz und jeweils einer lokalen Datenbank pro Produktionsanlage. Die bidirektionale Synchronisation von Produktions- und Konfigurationsdaten erfolgt automatisch.

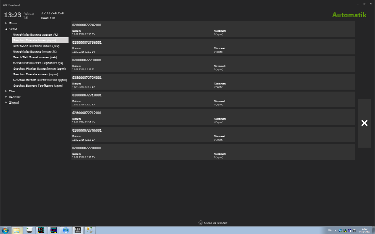

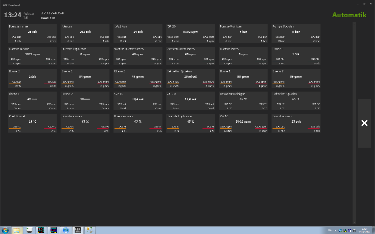

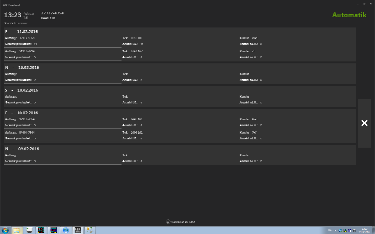

Magna Ccc Anzeige der Identifikationsdaten Magna Ccc Anzeige bearbeitete Bauteile Magna Ccc Anzeige Verlauf Prozessparameter Magna Ccc Anzeige aller Prozessparameter

Verteilte Anwendung

Das System wurde als verteilte Anwendung mit drei Komponenten entwickelt: CCC-Frontend, CCC-Configurator und CCC-Reports.

CCC-Frontend
Jede Maschine wird von einem Industrie-PC mit lokaler Datenbank und Visualisierungsanwendung („CCC-Frontend“) gesteuert. Das System erfasst Prozessdaten direkt von der Maschinensteuerung (TwinCAT, Beckhoff Automation) und zeigt relevante Parameter sowie den Anlagenstatus an. Grenzwertüberschreitungen werden sofort signalisiert.
Zusätzlich werden Auftragsdaten sowie zugeordnete Formen und Werkzeuge angezeigt. Die Daten werden lokal gespeichert und regelmäßig mit der zentralen Datenbank synchronisiert. Änderungen an Einstellungen werden automatisch bidirektional übertragen.

CCC-Configurator
Über eine zentrale Konfigurationsoberfläche lassen sich Auftragsdaten, Werkzeugmerkmale und Prozessgrenzen verwalten. Die Anwendung kommuniziert direkt mit der zentralen Datenbank und überträgt geänderte Einstellungen automatisch an die betroffenen Anlagen.

CCC-Reports
Die zentrale Datenbank bildet die Basis für umfangreiche Auswertungen. Produktionsparameter, Anlagenleistung und Stillstandszeiten können analysiert und übersichtlich visualisiert werden. Ergebnisse werden direkt am Bildschirm angezeigt oder als PDF exportiert.

große Wellen

Technologie

  • MS SQL Server
  • WPF
  • .NET 4.5
